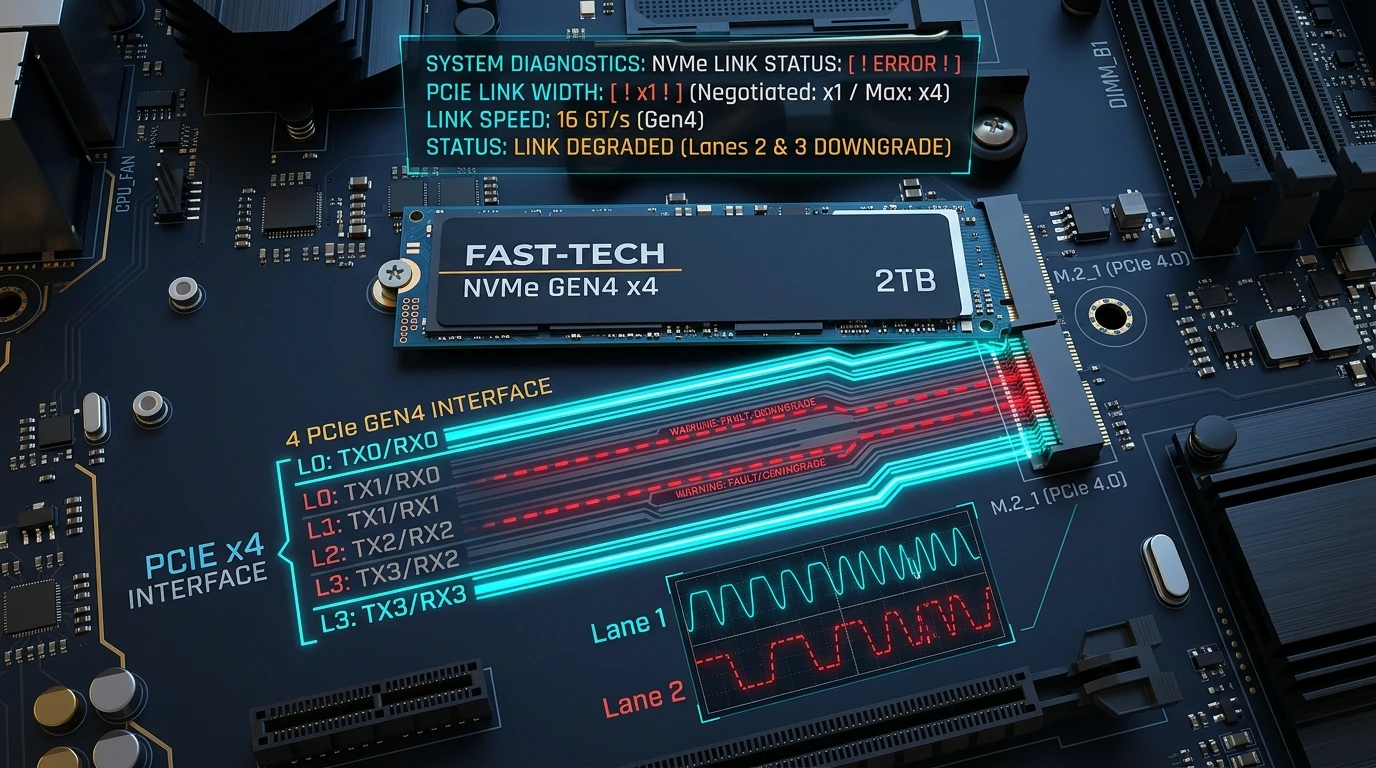

M.2 NVMe: Ukryta Degradacja Magistrali PCIe (x4 ➔ x1/x2)

Kupujesz topowy dysk półprzewodnikowy NVMe w standardzie PCIe 4.0 lub Gen5, osiągający na papierze ponad 7000 MB/s. Jednak w testach wydajnościowych sekwencyjny odczyt zatrzymuje się na poziomie 1750 MB/s lub zaledwie 850 MB/s, losowe operacje 4K drastycznie spadają, a pod dużym obciążeniem I/O komputer doświadcza kilkusetmilisekundowych mikro-zacięć (micro-stuttering). Pierwszy odruch serwisanta: uruchomienie CrystalDiskInfo, smartctl lub dedykowanego oprogramowania producenta (Samsung Magician, WD Dashboard). Wynik? Stan dysku: 100% DOBRY, 0 uszkodzonych komórek, 0 błędów zapisu i perfekcyjne temperatury. Na papierze wszystko wygląda idealnie, a w rzeczywistości dysk jest potężnie zdławiony. Witamy w świecie jednej z najbardziej zdradliwych usterek współczesnego sprzętu: Ukrytej Degradacji Linii PCIe (PCIe Lane Downgrade).

1. Anatomia Elektrycznego Odwrotu: Jak Działa Automat LTSSM

Magistrala PCI Express to szeregowe połączenie typu punkt-punkt. Standardowe złącze M.2 typu M-Key dla dysków NVMe wyprowadza 4 dwukierunkowe linie PCIe (Lane 0, Lane 1, Lane 2, Lane 3). Każda linia składa się z dwóch niezależnych par różnicowych: nadawczej (TX+ / TX-) oraz odbiorczej (RX+ / RX-).

Podczas włączania zasilania komputera automat stanu magistrali PCIe — LTSSM (Link Training and Status State Machine) — wykonuje sekwencję negocjacji łącza:

1. Detect: Mostek główny (Root Complex) mierzy impedancję odbiorników na wszystkich 4 parach różnicowych.
2. Polling: Ustanawiana jest synchronizacja zegarowa i blokada bitowa.
3. Configuration: Kontroler i mostek ustalają maksymalną wspólną szerokość magistrali (x4, x2 lub x1).
4. Recovery: Jeżeli na którejkolwiek linii pojawią się przekłamania bitowe (BER), odbicia sygnału lub brak napięcia, automat przechodzi w tryb odzyskiwania.
5. L0 (Stan Aktywny): Standardowa transmisja danych z pełną prędkością.

W tym mechanizmie kryje się sedno problemu: architektura PCIe została zaprojektowana tak, aby za wszelką cenę uniknąć braku startu komputera. Jeżeli pary różnicowe dla linii 2 lub 3 zawiodą w fazie testu integralności, procesor nie zatrzyma procedury POST i nie wyświetli błędu w BIOS. Zamiast tego magistrala bezgłośnie zredukuje szerokość łącza z x4 ➔ x2, lub z x2 ➔ x1.

2. Rzeczywiste Przyczyny Usterki na Stole Warsztatowym

W praktyce serwisowej inżynierowie SpecInfo zidentyfikowali cztery główne przyczyny fizycznej degradacji linii PCIe:

A. Utlenienie Styków i Resztki Topnika na Złoconych Polach M.2

Złącze M.2 posiada 75 styków o miniaturowym rastrze zaledwie 0,5 mm. Tłuszcz z palców podczas nieuważnego montażu, siarczki z powietrza atmosferycznego lub mikroskopijne resztki topnika kalafoniowego z fabrycznego lutowania płyty głównej tworzą warstwę dielektryczną na pojedynczych pinach. Sygnały PCIe Gen4 (16 GT/s) i Gen5 (32 GT/s) pracują przy amplitudzie zaledwie ok. 800 mV. Rezystancja przejścia rzędu nawet 50 miliomów wystarcza, aby zamknąć tzw. "oko sygnału" (eye diagram) w odbiorniku, powodując odrzucenie danej linii przez kontroler.

B. Ugięcie Laminatu PCB (Pułapka Radiatora i Śruby Dystansowej)

Najczęstszy błąd montażowy: zbyt mocne dokręcenie śrubki dociskającej dysk do kołka dystansowego. Kołek znajduje się 80 mm od gniazda, a fabryczny radiator płyty głównej posiada gruby termopad działający jak dźwignia na środku dysku. W efekcie laminat SSD wygina się w zauważalny łuk. Linia 0 znajduje się w pobliżu wycięcia klucza M, ale linie 2 i 3 leżą przy zewnętrznej krawędzi złącza. Ugięcie laminatu powoduje uniesienie skrajnych pinów i utratę kontaktu ze sprężystymi blaszkami gniazda M.2 na płycie.

C. Skrzywione Piny Socketu LGA / Mikropęknięcia Kulek BGA pod CPU

W procesorach AMD AM4/AM5 oraz Intel LGA1700/LGA1851 główny slot M.2 (oznaczony jako M.2_1) jest podłączony bezpośrednio do linii procesora (Direct CPU PCIe Lanes), z pominięciem chipsetu płyty głównej. Zbyt mocny lub nierównomierny docisk chłodzenia procesora potrafi skrzywić piny w gnieździe LGA lub doprowadzić do zmęczeniowego mikropęknięcia kulek cynowych BGA pod gniazdem CPU. Przerwanie jednej ścieżki sygnałowej linii 3 trwale degraduje slot do trybu x2 lub x1.

D. Ukryte Dzielenie Linii Chipsetu (PCH Bifurcation)

Dodatkowe sloty M.2 (M.2_2, M.2_3) są obsługiwane przez chipset płyty głównej. Wielu producentów stosuje multipleksowanie:

• Wpięcie karty dźwiękowej lub karty przechwytującej w dolny slot PCIe x1 potrafi bez ostrzeżenia zredukować slot M.2_2 z x4 do x2.
• Podłączenie dysku SATA do portów SATA 5 i 6 na starszych płytach odcina 2 linie PCIe w gnieździe M.2 dzielącym ten sam kontroler HSIO.

3. Tabela Strat Wydajności: Prawdziwy Koszt Degradacji Linii

Utrata linii to nie tylko spadek transferu sekwencyjnego — to drastyczny wzrost opóźnień dostępu i zapychanie kolejek poleceń:

4. Diagnostyka CLI w Systemach Windows i Linux (Bez Zewnętrznych Programów)

Zamiast polegać na ogólnych wskaźnikach zdrowia, odpytaj bezpośrednio rejestry warstwy fizycznej PCIe za pomocą wbudowanych narzędzi terminalowych.

A. Windows PowerShell (Odpytanie Właściwości Drzewa Urządzeń PnP)

Poniższy skrypt wyciąga rzeczywisty stan negocjacji łącza bezpośrednio ze stosu sterownika magistrali PCI w Windows:

# Weryfikacja negocjacji liczby linii i generacji PCIe dla kontrolera NVMe
$nvme = Get-PnpDevice -FriendlyName "*NVMe*" | Where-Object { $_.Class -eq "SCSIAdapter" } | Select-Object -First 1
$props = Get-PnpDeviceProperty -InstanceId $nvme.InstanceId -KeyName `
    "DEVPKEY_PciDevice_CurrentLinkWidth", `
    "DEVPKEY_PciDevice_CurrentLinkSpeed", `
    "DEVPKEY_PciDevice_MaxLinkWidth", `
    "DEVPKEY_PciDevice_MaxLinkSpeed"

[PSCustomObject]@{
    Urzadzenie       = $nvme.FriendlyName
    AktualneLinie    = "x" + ($props | Where-Object KeyName -eq "DEVPKEY_PciDevice_CurrentLinkWidth").Data
    MaksymalneLinie  = "x" + ($props | Where-Object KeyName -eq "DEVPKEY_PciDevice_MaxLinkWidth").Data
    AktualnaGeneracja= "Gen" + ($props | Where-Object KeyName -eq "DEVPKEY_PciDevice_CurrentLinkSpeed").Data
    MaksGeneracja    = "Gen" + ($props | Where-Object KeyName -eq "DEVPKEY_PciDevice_MaxLinkSpeed").Data
} | Format-List

Weryfikacja wewnętrznych liczników błędów magistrali dysku:

Get-PhysicalDisk | Where-Object BusType -eq "NVMe" | Get-StorageReliabilityCounter | Select-Object DeviceId, ReadErrorsTotal, WriteErrorsTotal, Temperature, Wear

B. Linux Terminal (lspci & nvme-cli — Inspekcja Rejestrów PCIe)

W Linuksie jądro udostępnia dokładny zrzut nagłówków PCI Configuration Space przez polecenie lspci:

# Odczyt możliwości (LnkCap) oraz bieżącego stanu (LnkSta) łącza PCIe
NVME_BDF=$(lspci -D | grep -i "Non-Volatile" | awk '{print $1}')
sudo lspci -vv -s "$NVME_BDF" | grep -E "LnkCap|LnkSta"

Interpretacja wyniku z terminala:

Jeżeli w polu LnkCap widnieje Width x4, a w LnkSta pojawia się Width x1 lub Width x2 — usterka sprzętowa jest potwierdzona w 100%. Warto zauważyć, że taktowanie magistrali (Speed 16GT/s) pozostało poprawne, co dowodzi, że uszkodzone są konkretne fizyczne linie danych, a nie całe łącze.

# Zrzut sprzętowego logu błędów kontrolera NVMe
sudo nvme error-log /dev/nvme0 -e 10

5. 5-Krokowy Protokół Warsztatowy (Diagnoza i Naprawa)

Zanim odeślesz sprawny dysk lub płytę na reklamację RMA, wykonaj usystematyzowaną procedurę eliminacyjną:

1. Krok 1: Test Krzyżowy Slotów
   Przełóż dysk z głównego slotu CPU (M.2_1) do drugiego slotu chipsetowego (M.2_2).
   • Wynik A (Dysk w slocie 2 negocjuje x4): Kontroler dysku SSD jest sprawny. Winny jest slot M.2_1, ścieżki laminatu lub socket procesora.
   • Wynik B (Dysk w slocie 2 nadal działa na x1/x2): Uszkodzenie leży po stronie dysku SSD (zanieczyszczone piny, mikropęknięcie kondensatora odsprzęgającego SMD przy złączu M.2 lub uszkodzony transmiter PHY w kontrolerze dysku).
2. Krok 2: Dekontaminacja Złoconych Płytek Stykowych
   Użyj miękkiej, czystej gumki ołówkowej (białej winylowej), aby delikatnie przetrzeć obie strony złotych pinów złącza M.2 dysku. Usunie to mikroskopijne warstwy tlenków i zanieczyszczeń bez ścierania złocenia. Następnie dokładnie przemyj piny bezpyłowym wacikiem nasączonym alkoholem izopropylowym (IPA 99.9%) i odczekaj 60 sekund na całkowite odparowanie.
3. Krok 3: Inspekcja Sprężynek Gniazda M.2 pod Mikroskopem
   Pod lupą zegarmistrzowską (min. 10x) lub mikroskopem stereoskopowym obejrzyj 75 wewnętrznych blaszek stykowych w gnieździe na płycie głównej. Sprawdź, czy piny skrajne nie zostały wgięte do wnętrza plastiku i przedmuchaj slot sprężonym powietrzem.
4. Krok 4: Korekta Geometrii Montażu i Momentu Dokręcania
   Wsuwaj dysk w gniazdo pod kątem 30 stopni, upewniając się, że wszedł do samego oporu przed dociśnięciem do kołka. Upewnij się, że termopad pod dyskiem nie podwija się przy złączu. Dokręcaj śrubkę montażową z wyczuciem — laminat dysku musi pozostać idealnie płaski, równoległy do płyty głównej.
5. Krok 5: Weryfikacja Docisku Chłodzenia i Socketu CPU
   W przypadku usterki slotu podłączonego bezpośrednio do CPU poluzuj śruby mocujące chłodzenie procesora. Dokręć je ponownie po przekątnej (na krzyż), stosując równomierny, umiarkowany docisk. Nierówny docisk odgina laminat płyty pod procesorem, zrywając kontakt pinów odpowiedzialnych za linie PCIe 2 i 3.

6. Podsumowanie dla Serwisu i Administratorów

• Nigdy nie ufaj samemu statusowi S.M.A.R.T.: Zawsze weryfikuj negocjowaną szerokość magistrali (LnkSta) po montażu lub zgłoszeniu spowolnienia stacji roboczej.
• Fizyka styków decyduje o transferze: W 90% przypadków powodem degradacji jest mechaniczne wygięcie laminatu lub zabrudzenie styków.
• Narzędzia SpecInfo w pogotowiu: Wykorzystaj Kartę Awaryjną 14 Runbooka do natychmiastowej diagnostyki oraz Uniwersalny Dekoder Błędów do klasyfikacji incydentów.
