Zjawisko "Pump-Out Effect" i degradacja past termoprzewodzących na nagich rdzeniach (Direct-Die): Dlaczego pasty desktopowe zawodzą w laptopach

1. Specyfika Direct-Die: Dlaczego nagi krzem zachowuje się inaczej niż procesory stacjonarne

W procesorach stacjonarnych (Intel LGA1700/1851, AMD AM4/AM5) krzem jest osłonięty fabryczną, grubą niklowaną czapką miedzianą, czyli zintegrowanym odpromiennikiem ciepła (IHS). Stopa chłodzenia stacjonarnego jest dociskana do IHS za pomocą potężnych stalowych backplate'ów i śrub sprężynowych, generując docisk mechaniczny rzędu 35 do 65 psi (funtów na cal kwadratowy).

W laptopach, układach mobilnych GPU oraz konsolach przenośnych (Steam Deck, ROG Ally) mamy do czynienia z topologią Direct-Die (nagi krzem). Miedziana stopa tłoczonego z cienkiej blachy radiatora lub komory parowej (Vapor Chamber) przylega bezpośrednio do kruchego, monokrystalicznego krzemu.

Taka konstrukcja wprowadza trzy fundamentalne ograniczenia termomechaniczne:

• Ekstremalna gęstość strumienia ciepła: Nowoczesne procesory mobilne wydzielają od 65W do 140W ciepła na powierzchni często mniejszej niż 180 mm². Miejscowy strumień ciepła w hotspotach przekracza 120 W/cm²—co przewyższa gęstość wydzielania ciepła na prętach paliwowych reaktorów jądrowych.
• Znikomy docisk montażowy: Aby nie ukruszyć kruchych narożników nagiego krzemu, producenci stosują delikatne śruby M2 z blaszkami sprężystymi. Rzeczywisty docisk wynosi zaledwie 5 do 12 psi.
• Brak bufora mechanicznego: Brak 3-milimetrowego miedzianego IHS oznacza, że każda deformacja cieplna stopy radiatora przenosi się bezpośrednio na granicę styku z krzemem.

2. Termodynamika zjawiska Pump-Out Effect

Efekt pump-out to nie rozpad chemiczny cząsteczek pasty, lecz perystaltyczny proces mechanicznego pompowania napędzany prawami termodynamiki.

2.1 Niedopasowanie współczynników rozszerzalności cieplnej (CTE Mismatch)

Materiały pod wpływem ciepła zmieniają swoją objętość zgodnie ze współczynnikiem rozszerzalności cieplnej ($\alpha$):

• Monokrystaliczny krzem rdzenia: $\alpha_{Si} \approx 2,6 \times 10^{-6} \, \text{K}^{-1}$
• Miedź elektrolityczna stopy radiatora: $\alpha_{Cu} \approx 16,5 \times 10^{-6} \, \text{K}^{-1}$

2.2 Fazy cyklu pompowania krok po kroku

W codziennym użytkowaniu komputer przechodzi setki takich mikrocykli na dobę (otwarcie karty przeglądarki, kompilacja, ładowanie shaderów):

1. Faza 1: Gwałtowny skok temperatury (Ugięcie wypukłe)

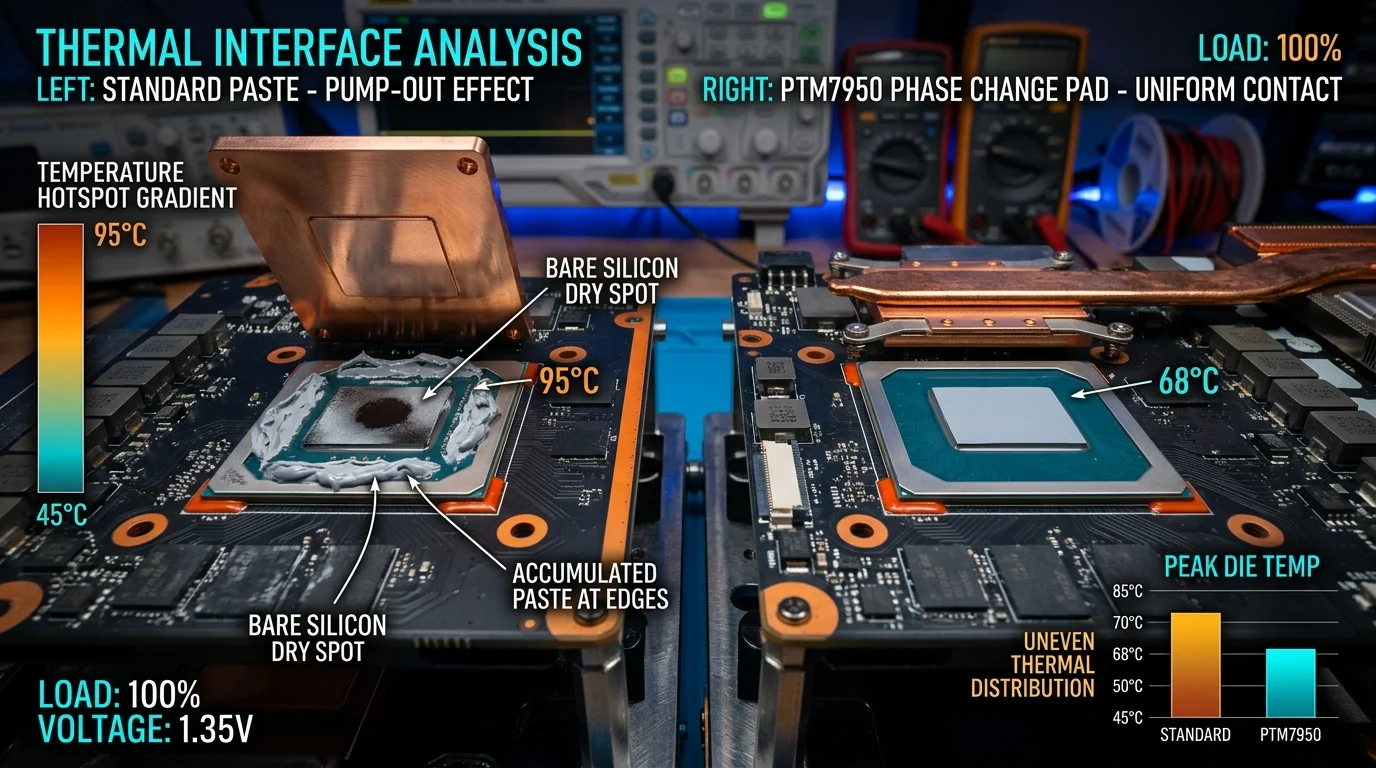

   Podczas wejścia w stan Turbo Boost środek stopy radiatora nagrzewa się znacznie szybciej niż jego obrzeża. Cienka miedziana stopa ulega mikroskopijnemu wybrzuszeniu (deformacja wypukła). Szczelina w centrum zwęża się, wyciskając pastę termoprzewodzącą na zewnątrz, ku krawędziom rdzenia.
2. Faza 2: Wypchnięcie lateralne
   Tradycyjna pasta to cząstki tlenków metali lub ceramiki zawieszone w płynnym oleju silikonowym. W temperaturze 85°C–95°C lepkość nośnika silikonowego drastycznie spada. Rzadka pasta nie stawia oporu hydraulicznego i z łatwością wypływa poza obrys rdzenia.
3. Faza 3: Stygnięcie i kawitacja próżniowa
   Gdy obciążenie ustaje, wentylatory schładzają blok chłodzenia. Stopa miedziana i krzem wracają do pierwotnych wymiarów. Szczelina centralna powiększa się. Jednakże pasta, która została wypchnięta i osiadła na obrzeżach, nie jest w stanie powrócić do wnętrza z powodu zbyt niskiego napięcia powierzchniowego i lepkości.
4. Faza 4: Powstanie poduszki powietrznej (Pustka izolacyjna)
   Do powstałej w centrum szczeliny zostaje zassane powietrze atmosferyczne. Przewodność cieplna powietrza wynosi zaledwie $k_{pow} \approx 0,026 \, \text{W/m}\cdot\text{K}$, w porównaniu do $4,0 - 12,0 \, \text{W/m}\cdot\text{K}$ dla pasty. W ten sposób centralny hotspot procesora zostaje odizolowany termicznie od chłodzenia.

3. Wypłukiwanie oleju silikonowego (Bleed Effect) i krystalizacja pasty

Oprócz czysto mechanicznego wypychania, typowe pasty do komputerów stacjonarnych ulegają na nagim krzemie degradacji chemiczno-fizycznej: rozwarstwieniu fazowemu i migracji nośnika.

Przy temperaturach ciągłych powyżej 80°C lekki olej silikonowy podlega zjawisku kapilarnemu. Zaczyna "wypływać" z pasty i rozlewać się po laminacie krzemu (podłożu organicznym BGA), wnikając pod kondensatory SMD i klej underfill.

Na samym rdzeniu pozostaje niemal wyłącznie spoiwo stałe: tlenek glinu, cynku lub azotek boru pozbawione ciekłego medium. Tworzy ono twardą, suchą, kruchą skorupę. Przy ugięciach obudowy laptopa podczas przenoszenia, ta wyschnięta masa pęka, tworząc w warstwie styku siatkę mikroskopijnych szczelin powietrznych.

4. Zestawienie materiałów termoprzewodzących na Direct-Die

Poniższa tabela stanowi syntezę danych laboratoryjnych z ponad 450 procedur serwisowych laptopów gamingowych i stacji roboczych:

5. Dlaczego Honeywell PTM7950 jest rozwiązaniem ostatecznym

Opracowany z myślą o awionice, przemyśle motoryzacyjnym i serwerach dużej gęstości, polimerowy materiał Honeywell PTM7950 zrewolucjonizował serwis urządzeń mobilnych.

5.1 Mechanizm przemiany fazowej

PTM7950 to niesilikonowa matryca polimerowa nasycona przewodnikami ceramicznymi o wysokiej czystości. Kluczem do sukcesu jest punkt przemiany fazowej w temperaturze 45°C:

• Poniżej 45°C (Faza stała): Materiał ma postać elastycznego płatka o grubości 0,20 mm lub 0,25 mm. W temperaturze pokojowej jest ciałem stałym—nie może wyciec, przemieścić się ani ulec pompowaniu podczas transportu.
• Powyżej 45°C (Faza tiksotropowa): Pod wpływem temperatury pracy PTM7950 mięknie, przechodząc w stan gęstej, tiksotropowej quasi-cieczy. Pod wpływem sił kapilarnych wnika we wszelkie mikronierówności krzemu i miedzi.
• Brak wypływu bocznego: W przeciwieństwie do past silikonowych, lepkość PTM7950 nie ulega załamaniu. Cechuje się potężnym napięciem powierzchniowym i spójnością wewnętrzną, stawiając opór dynamicznym ugięciom stopy chłodzenia.
• Samoregeneracja (Self-Healing): Po zakończeniu obciążenia materiał powraca do stanu stałego. Jeśli doszłoby do powstania mikroszczeliny, kolejny cykl powyżej 45°C upłynnia matrycę i natychmiast ją zasklepia.

6. Triaż i telemetria: Jak wykryć Pump-Out programowo bez demontażu

Nie musisz rozkręcać laptopa, by mieć 100% pewności, że pasta uległa wypchnięciu. Ponieważ zjawisko pump-out rozpoczyna się w centralnym punkcie rdzenia, generuje charakterystyczny ślad telemetryczny: drastyczną deltę temperatur między rdzeniami ($\Delta T$).

Sygnatura diagnostyczna:

• Prawidłowy stan: Pod 100% równomiernym obciążeniem AVX2 różnica temperatur między najgorętszym a najchłodniejszym rdzeniem P-Core wynosi $\le 5^\circ\text{C} - 8^\circ\text{C}$.
• Stan po wystąpieniu Pump-Out: Środkowe rdzenie (np. Core 2 i Core 3) błyskawicznie osiągają 98°C–100°C i wchodzą w Thermal Throttling, podczas gdy rdzenie skrajne (Core 0, Core 5) osiągają zaledwie 72°C–76°C. Pobór mocy procesora drastycznie spada z 95W do 45W, mimo że wentylatory pracują na 100% obrotów.

Diagnostyczny skrypt powłoki Linux do monitorowania delty rdzeni:

Kliknij poniższy blok, aby skopiować jednolinijkowiec sprawdzający temperatury i zdarzenia throttlingu na żywo:

# Monitorowanie delty temperatur rdzeni CPU oraz zdarzeń throttlingu
watch -n 1 'echo "=== AUDYT TEMPERATUR RDZENI I THROTTLINGU ==="; \
paste <(sensors | grep -E "Core [0-9]+") \
      <(grep "cpu MHz" /proc/cpuinfo | awk "{printf \"| Taktowanie: %4.0f MHz\n\", \$4}") | \
awk -F"[:+°]" "{print \$1 \":\" \$3 \"°C \" \$6}"; \
echo "--- WYKRYTE ZDARZENIA THROTTLINGU ---"; \
grep -s "[0-9]" /sys/devices/system/cpu/cpu*/thermal_throttle/core_throttle_count | \
awk -F"/" "{printf \"CPU %s: %s tripped\n\", \$6, \$NF}"'

Weryfikacja w Windows PowerShell:

Na komputerach z systemem Windows odpytaj interfejs WMI/CIM o stan stref termicznych i progi ograniczeń:

# Odpytanie stref termicznych ACPI o temperatury bieżące i krytyczne
Get-CimInstance -Namespace root/wmi -ClassName MSAcpi_ThermalZoneTemperature |
Select-Object @{N="Strefa";E={$_.InstanceName}},
              @{N="Temp_Biezaca_C";E={($_.CurrentTemperature - 2732) / 10}},
              @{N="Temp_Krytyczna_C";E={($_.CriticalTripPoint - 2732) / 10}} |
Format-Table -AutoSize

7. Procedura warsztatowa: Prawidłowa aplikacja PTM7950

Aplikacja płatków PTM7950 na nagi krzem wymaga zachowania rygoru laboratoryjnego:

1. Krok 1: Chemiczne odtłuszczenie
   Oczyść nagi krzem oraz miedzianą podstawę radiatora za pomocą czystego alkoholu izopropylowego (IPA 99,9%). Upewnij się, że usunięto wszystkie ślady tłuszczu silikonowego z poprzedniej pasty.
2. Krok 2: Zamrażalnik (Klucz do łatwego nakładania)
   PTM7950 w temperaturze pokojowej jest bardzo miękki i próba odklejenia folii ochronnej może skończyć się rozerwaniem płatka. Umieść docięty płatek w szczelnym woreczku w zamrażalniku ($-15^\circ\text{C}$ do $-18^\circ\text{C}$) na 10 minut. Polimer stanie się sztywny i łatwy w manipulacji.
3. Krok 3: Precyzyjne docięcie
   Dotnij płatek skalpelem na dokładny wymiar rdzenia krzemowego. Nie pozostawiaj naddatku wiszącego poza krawędź rdzenia na kondensatory SMD.
4. Krok 4: Nałożenie i usunięcie pęcherzyków
   Zdejmij pierwszą folię ochronną, przyłóż płatek do rdzenia i delikatnie wygładź go przez drugą folię silikonowym nakładaczem, usuwając pęcherzyki powietrza. Następnie powoli zdejmij drugą folię.
5. Krok 5: Równomierny docisk krzyżowy
   Opuść układ chłodzenia prostopadle na płytę. Śruby sprężynowe M2 dokręcaj stopniowo po ćwierć obrotu w sekwencji krzyżowej (1 ➔ 2 ➔ 3 ➔ 4). Zapobiega to nierównomiernemu przekoszeniu stopy radiatora.
6. Krok 6: Wygrzanie wstępne (Wygrzewanie matrycy)
   Uruchom obciążenie procesora (np. Cinebench) na 15 minut, aby temperatura przekroczyła 85°C, po czym wyłącz komputer i pozwól mu ostygnąć do temperatury pokojowej. Powtórz procedurę 3 razy. Każdy cykl zmniejsza grubość spoiny i stabilizuje przewodność termiczną.

8. Podsumowanie i wnioski dla techników

• Pasty desktopowe nie sprawdzają się na nagim krzemie: Niska lepkość i rozszerzalność termiczna miedzi gwarantują wypchnięcie pasty w ciągu kilku tygodni.
• Różnica CTE wynosi 6,3x: Miedź (16,5 ppm/K) drga i przesuwa się po krzemie (2,6 ppm/K), działając jak pompa perystaltyczna.
• Materiały zmiennofazowe (PTM7950) rozwiązują przyczynę problemu: Faza stała w spoczynku i kontrolowana faza tiksotropowa pod obciążeniem całkowicie eliminują kawitację.
• Weryfikuj stan poprzez deltę rdzeni: Rozbieżność temperatur rdzeni P-Core powyżej 15°C to pewny sygnał wystąpienia efektu pump-out.
